Gaffelstift for mekanisk tilkobling

Denne Clevis Pin for Mechanical Connection, direkte solgt av Wanluo Factory, er en industriell standard sylindrisk bevegelig tilkoblingskomponent. Den brukes hovedsakelig for dynamiske monteringsscenarier som involverer mekaniske hengsler, roterende ledd og fleksible bevegelige strukturer av koblingsstenger. I motsetning til de faste pinnene på markedet som kun brukes til statisk presis posisjonering, er dette produktet designet med dynamisk bevegelig tilkobling som kjerneformål, spesielt tilpasset ulike mekaniske ledd som krever frem- og tilbakegående rotasjon, vinkelsvinging og fleksibel åpning og lukking.

Send forespørsel

Product Description

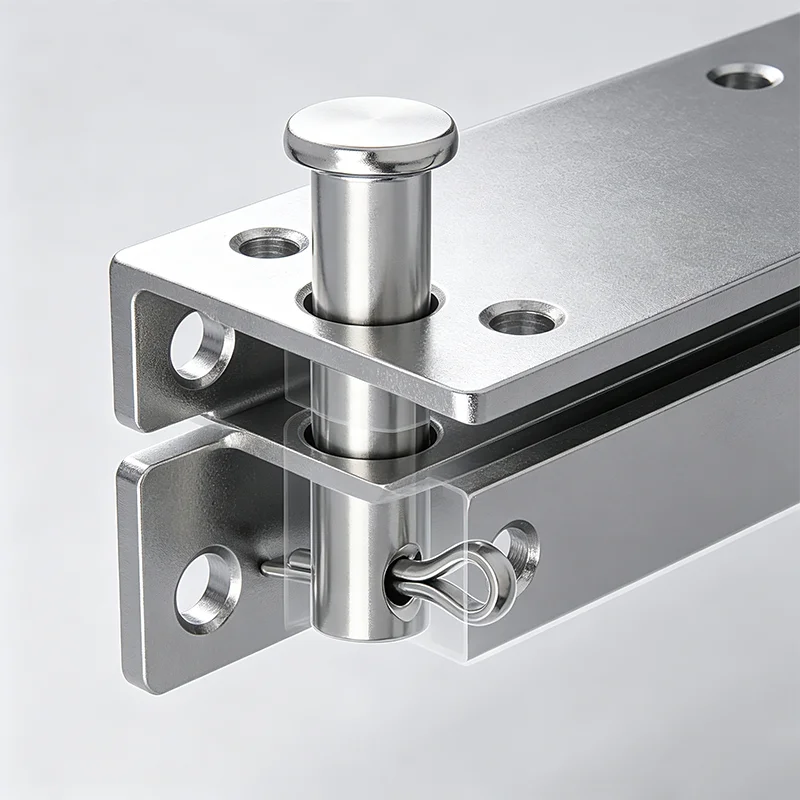

Når Wanluo Factory produserer Clevis Pins for mekaniske koblinger, tar den i bruk en integrert struktur med flatt hode og gjennomgående hull i bakenden. Kombinert med en delt pinne kan den oppnå dobbel låsing. Monteringen er enkel, rotasjonen er jevn, og den kan forhindre løsgjøring og forskyvning under kontinuerlig bevegelse av utstyret. Den er allment anvendelig for standardisert montering av mekaniske transmisjonsstrukturer, kjøretøychassiskomponenter, hydraulisk utstyr og forskjellige bevegelige komponenter.

Differensielle salgsargumenter

1. Fokuserer på dynamisk aktivitetsforbindelse, egnet for dynamiske arbeidsforhold fremfor statisk posisjonering.

2. Flat hodegrense og halehulllåsing, gir dobbel antisklibeskyttelse for større sikkerhet.

3. Kompatibel med gaffelstruktur, gir sterkere tilpasningsevne og høyere monteringstoleranse.

4. Enkel struktur og slitesterk, med lavere langtidsslitasje.

5. Ekstremt allsidig, egnet for standardisert utskifting av diverse industriutstyr.

Strukturelle egenskaper og produksjonsteknologi

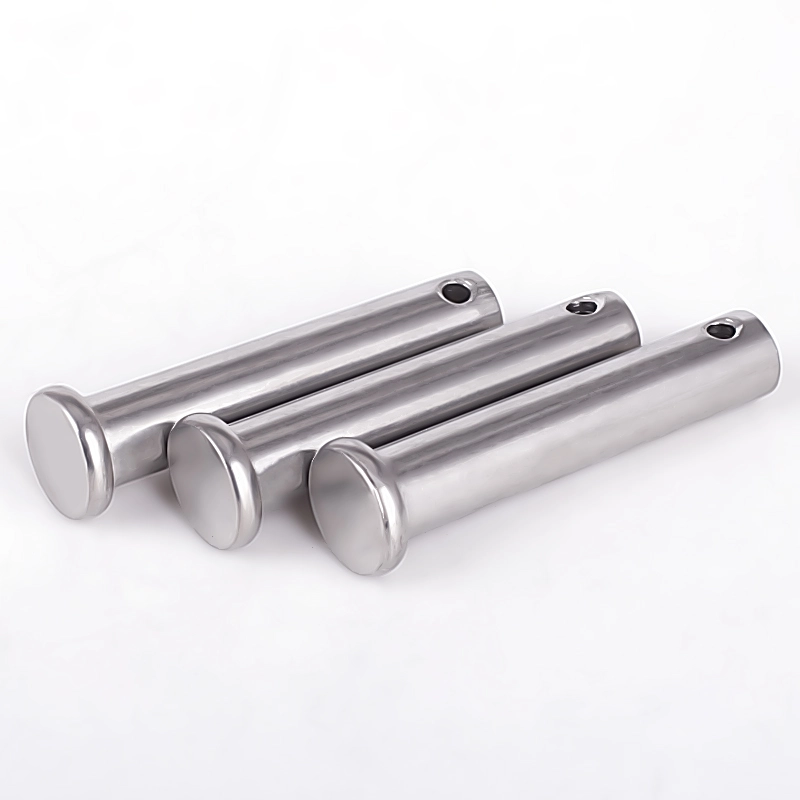

Gaffelpinne for mekanisk tilkobling i ett stykke presisjons kald kurs og senterløs slipeformingsprosess, bestående av et flatt, rundt grensehode, glatt solid sylindrisk pinnekropp og reservert halestifthull. Det fortykkede flate hodet gir stabil overflatebegrensning, unngår at stiftkroppen synker ned i monteringshullet og sikrer jevn monteringsflathet. Den integrerte solide pinnekroppen har høy strukturell stivhet og jevn overflatefinish, som reduserer friksjonsmotstanden under komponentrotasjon og sikrer fleksibel og uhindret mekanisk bevegelse. Det nøyaktig plasserte halehullet har jevn åpning og glatt innervegg, perfekt matchende standard splittstifter for å danne et komplett sikkerhetslåsesystem. Produsert av materialer av høykvalitets karbonstål, legert stål og rustfritt stål, gjennomgår alle produkter fin etterbehandling, avgrading og standardisert anti-korrosjonsbehandling. Strenge dimensjonstoleransekontroll sikrer null-jitter-pasning med standard hengselhull, med stabil skjærmotstand og langvarig motstand mot bevegelsesutmatting, tilpasset hyppige arbeidsforhold for bevegelige monteringer.

Produktparameter

Parameterelement	Detaljert spesifikasjon
Produktnavn	Gaffelpinne, flatt hodespaltepinne, hengselpinne med hull, sylindrisk tapp med bevegelig tilkobling
Executive Standard	DIN11023, ISO-standard, GB-standard, ANSI-standard, tilpassede ikke-standardstørrelser
Tilgjengelig materiale	45# karbonstål, 40Cr legert stål, 304/316 rustfritt stål
Størrelsesområde	Diameter 2mm-30mm, lengde 6mm-350mm full standard størrelser, tilpasset pinnehull posisjon og lengde
Struktur Type	Flatt grensehode, solid sylindrisk kropp, sikkerhetslåsestruktur for halestifthull
Prosessteknologi	Presisjon kald kursing, senterløs sliping, hullpresisjonsboring, overflateherding og etterbehandling
Gjeldende arbeidsstykke	Mekaniske hengsler, gaffelbraketter, koblingsstenger, kjøretøychassis, hydrauliske bevegelige ledd, tekniske maskinerideler
Overflatebehandling	Galvanisering (hvit/farge/svart), svart oksidherding, passivering, polering av rustfritt stål
Mekaniske egenskaper	Høy skjærmotstand, jevn rotasjon, begrense anti-synkning, sikker anti-fall, tretthetsmotstand for hyppige bevegelser
Pakkemetode	Antirust indre boks + eksportkartong, fuktsikker og støtsikker emballasje, pallepakking for bulkbestillinger
Forsyningstjeneste	Spot standard forsyning, ikke-standard tilpasning, one-stop støtte forsyning med delte pinner

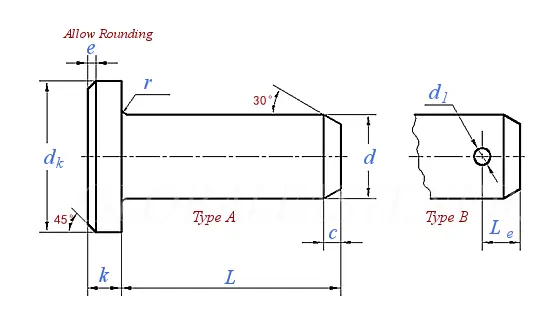

Clevis Pin For Mechanical Connection

Nominell diameter d		Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d	maks=nominell størrelse (h11)	3	4	5	6	8	10	12	14	16	18	20	22	24
d	min	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87
d_k	maks=nominell størrelse (h14)	5	6	8	10	14	18	20	22	25	28	30	33	36
d_k	min	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38
d₁	min=nominell størrelse (H13)	0.8	1	1.2	1.6	2	3.2	3.2	4	4	5	5	5	6.3
d₁	maks	0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18	5.18	5.18	5.18	6.52
c	maks	1	1	2	2	2	2	3	3	3	3	4	4	4
e	≈	0.5	0.5	1	1	1	1	1.6	1.6	1.6	1.6	2	2	2
k	Nominell størrelse (js14)	1	1	1.6	2	3	4	4	4	4.5	5	5	5.5	6
	maks	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15
	min	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.85
L_e	min	1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8	8	9
r		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1

Kjernefordeler og industrielle applikasjoner

1. Profesjonell flathodebegrensende struktur forhindrer effektivt at pinnekroppen synker og skifter under høyhastighetsrotasjon og frem- og tilbakegående bevegelse, opprettholder stabil monteringsposisjon for bevegelige deler og unngår mekanisk jitter og tilkoblingsavvik.

2. Matchende design for låsing av halehull, perfekt kompatibel med standard delte pinner. Kombinasjonen av gaffelstift og delt stift danner dobbel sikkerhetsbeskyttelse, og løser fullstendig risikoen for at stiftkroppen faller av forårsaket av langvarig mekanisk vibrasjon og støtbelastning.

3. Ultra-jevn sylindrisk pinnekropp minimerer monteringsfriksjonen, og sikrer fleksibel og stabil rotasjon av hengselledd og bevegelige koblingsdeler. Den har utmerket motstand mot bevegelsesutmatting, ikke lett å fastklemme eller ha på seg etter langvarig hyppig drift.

4. Høy strukturell styrke og sterk skjærmotstand. Den solide integrerte formingsprosessen gjør at stiftkroppen kan tåle stor sidebelastning og strekk, og tilpasser seg tunge, bevegelige tilkoblingsscenarier for ingeniørmaskiner og kjøretøyutstyr.

5. Clevis Pin for Mechanical Connection har et bredt bruksområde med varierte materialalternativer, mye brukt i bilchassissystemer, landbruksmaskiner, hydraulisk utstyr, jernbaneanlegg, automasjonsutstyr og ulike mekaniske hengsler for bevegelige tilkoblingsfelt.

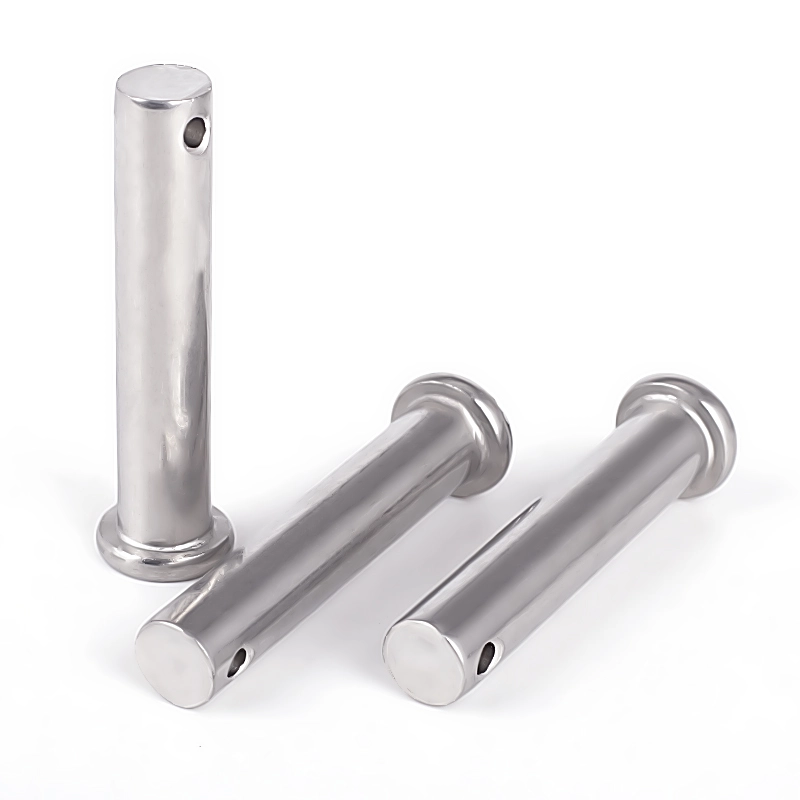

Clevis Pin For Mechanical Connection

Ekte applikasjonsscenarier på stedet

Våre festemidler og spesialtilpassede metallvarer er mye brukt i globale universelle industrielle scenarier, og tilpasser seg fullstendig til komplekse arbeidsforhold:

1. Montering av industriell mekanisk utstyr og fast tilkobling

2. Byggeteknikk og bygningskonstruksjon feste

3. Havne-, marine- og offshoreteknisk heising og spenningsfesting

4. Installasjon av nytt energi-, automasjonsutstyr og rørsystem

5. Utendørs høy-korrosjon, fuktig og høy belastning tøffe arbeidsmiljø

6. Global engrossalg og lokal maskinvaremarkedsdistribusjon
